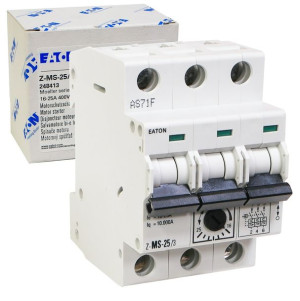

Wyłącznik silnikowy 3P 11kW 16-25A 248413 EATON

Opis

Wyłącznik silnikowy 3P 11kW 16-25A 248413 EATONWyłącznik silnikowy 3P 11kW 16-25A Z-MS-25/3 248413 EATONDane techniczneProducent: EATONSeria produktu: Z-MSIndeks producenta: 248413Kategoria: Wyłączniki silnikoweCzułość na zanik fazy NIEEAN 4015082484132Liczba biegunów 3Rodzaj przyłącza obwodu głównego Połączenie śruboweSposób wyzwalania TermomagnetycznyStopień ochrony (IP) IP20Zakres nastawy bezzwłocznego wyzwalacza zwarciowego [A] do 325Zakres nastawy bezzwłocznego wyzwalacza zwarciowego [A] od 250akres nastawy wyzwalacza przeciążeniowego [A] do 25Zakres nastawy wyzwalacza przeciążeniowego [A] od 16Ze zintegrowanym stykiem pomocniczym NIEZe zintegrowanym wyzwalaczem podnapięciowym NIEZnamionowa moc pracy przy AC-3, 230 V [kW] 0Znamionowa moc pracy przy AC-3, 400 V [kW] 11Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC [kA] 10Znamionowy prąd ciągły Iu [A] 20Wyłączniki silnikowe Z-MS występują w wersji dwu- i trójbiegunowej.

Gabarytami zostały dopasowane do wymiarów wyłączników instalacyjnych. Wyposażono je również w optyczny wskaźnik ustawienia styków.

Firma Eaton Electric oferuje wyłączniki silnikowe na prądy od 0,1 do 40A.

Cały ten zakres został podzielony na 13 podzakresów. Nastaw prądu zadziałania dokonuje się w bardzo prosty sposób, przy użyciu śrubokręta.

Wytrzymałość zwarciowa tych aparatów wynosi 10kA, wyzwalacz magnetyczny wyzwala w zakresie 8 do 10xIn.

Jak do całej serii aparatury modułowej firmy Eaton Electric, również wyłączniki silnikowe otrzymały bogaty osprzęt dodatkowy, m.in. dobudowywane styki pomocnicze, wyzwalacze, obudowy podnoszące stopień ochrony oraz inne.
