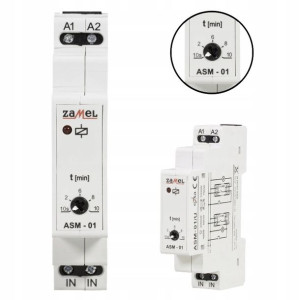

ZAMEL Automat schodowy Czasowy 12 240V ASM-01/U

Opis

Automat schodowy na szynę TH35 12V do 240 V AC / DCZAMEL ASM-01/U ➡️ Uniwersalny zakres napięciowy od 12V do 240 V AC / DC ➡️ Steruje oświetleniem na korytarzach, klatkach schodowych itp. ➡️ Płynnie reguluje czas załączania w zakresie od 10 s do 10 min ➡️Po wyzwoleniu układu, załącza on oświetlenie na czas ustawiony przez użytkownika, po czym następuje automatyczne wyłączenie ➡️Można stosować również jako przekaźnik czasowy realizujący funkcję opóźnionego wyłączenia ➡️Montaż na szynie TH35 ➡️Współpracuje z siecią 3- lub 4 przewodową ➡️ Wyjście przekaźnikowe o maksymalnej obciążalności: 16 A ➡️ Kontrolka stanu zasilania / przekaźnika: dioda LED czerwonaZestaw składa się z1 szt. Automat schodowy natynkowy ASM-01/UInstrukcję obsługi w języku polskim ⚙️ Automat schodowy ASM-01/U służy do sterowania oświetleniem na korytarzach lub klatkach schodowych. ⚙️ Po wyzwoleniu układu, załącza on oświetlenie na czas ustawiony przez użytkownika, po czym następuje automatyczne wyłączenie. ⚙️ Czas pracy może być płynnie regulowany w zakresie od 10 s do 10 min przy pomocy potencjometru znajdującego się na panelu czołowym automatu. ⚙️ Automat schodowy ASM-01/U można stosować również jako przekaźnik czasowy realizujący funkcję opóźnionego wyłączenia.

Montaż ASM-01/URozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Zamontować urządzenie ASM-01/U w rozdzielnicy na szynie TH 35.

Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.

Załączyć obwód zasilania.

Nastawić potencjometrem żądany czas załączenia oświetleniaZastosowanie Automatu schodowego Automat schodowy realizujący funkcję sterowania oświetleniem na klatkach schodowych pracuje w instalacji trójprzewodowej.

Przyciski jednobiegunowe (również wyposażone w podświetlenie) można łączyć równolegle.

DziałanieUrządzenie po poprawnym zamontowaniu i podłączeniu jest gotowe do pracy.

Wyzwolenie układu przyciskiem jednobiegunowym powoduje załączenie oświetlenia na czas ustawiony przez użytkownika. Po upływie nastawionego czasu następuje automatyczne wyłączenie oświetlenia, aż do momentu ponownego wyzwolenia. Automat schodowy umożliwia współpracę z instalacją 3- lub 4- przewodową. Podczas montażu urządzenia należy zwrócić szczególną uwagę na poprawne podłączenia układu wyzwalania oraz obciążenia. Niepoprawne podłączenie może spowodować nieodwracalne uszkodzenie automatu. Brak funkcji przeciwblokady powoduje ciągłe załączenie oświetlenia w przypadku zablokowania przycisku wyzwalającego.

Opis automatuZacisk zasilania (A1)Sygnalizacja napięcia zasilania / stanu przekaźnikaNastawa czasu załączeniaZaciski wyzwalania / zasilania odbiornika ( IN, IN )Zaciski zasilania (A2)Dane techniczneZaciski zasilania: A1, A2Znamionowe napięcie zasilania: 12 / 240 V AC/DCTolerancja napięcia zasilania: -5 / +10%Częstotliwość znamionowa: 50 / 60 HzZnamionowy pobór mocy: 0,9 VA (przy napięciu 230 V AC)Znamionowy pobór prądu: 8 mAZacisk wyzwalania / zasilania odbiornika: IN / IN (połączone wewnątrz automatu)Kontrolka zasilania / przekaźnika: dioda LED czerwonaZakres nastaw czasu załączenia: 10 s / 10 minDokładność nastawy czasu załączenia: +/- 10 %Powtarzalność nastawy czasu załączenia: +/- 5 %Nastawa czasu załączenia: płynna (potencjometr obrotowy)Parametry styków przekaźnika: 16 A / 250 V AC1 4000 VALiczba zacisków przyłączeniowych: 4Przekrój przewodów przyłączeniowych: 0,2 / 2,50 mm2Temperatura pracy: -20 / +45 CPozycja pracy: dowolnaMocowanie obudowy: szyna TH 35 (wg PN-EN 60715)Stopień ochrony obudowy: IP20 (PN-EN 60529)Klasa ochronności: IIKategoria przepięciowa: IIStopień zanieczyszczenia: 2Napięcie udarowe: 1 kV (PN-EN 61000-4-5)Wymiary: jednomodułowa (17,5 mm) 90x17,5x66 mmWaga: 78 g
